OpenKNX Logikmodule
Mit 99 frei konfigurierbaren Logikkanälen.
Mehrere Kanäle können zu größeren Logikblöcken zusammengefasst werden.
Eingänge unterstützen DPT 1, 2, 5, 5.001, 6, 7, 8, 9, 17
Ausgänge unterstützen zusätzlich den DPT 16
Generische Konvertierung zwischen Ein- und Ausgangs-DPT
Alle Ein- und Ausgänge können ihre Werte invertieren
Zyklisch senden getrennt einstellbar für EIN- und AUS-Telegramm
Ausgangsfilter: nur EIN-, nur AUS oder beides durchlassen
Logikfunktionen
- UND
- ODER
- EXOR
- TOR/Sperre
- Zeitschaltuhren
- Schalter
Wiederholfilter: Wenn mehrfach EIN- oder AUS-Telegramme hintereinander kommen, kann man
- Alle Wiederholungen durchlassen
- Nur EIN-Wiederholungen durchlassen, AUS nur einmal
- Nur AUS-Wiederholungen durchlassen, EIN nur einmal
- EIN- und AUS-Telegramm nur einmal durchlassen
Zeitglieder am Ausgang
- Treppenlicht mit Verlängerung und vorzeitigem Ausschalten (einstellbar)
- Einschaltverzögerung mit einstellbarer Aktion bei vorzeitigem AUS/wiederholtem EIN
- Ausschaltverzögerung mit einstellbarer Aktion bei vorzeitigem EIN/wiederholtem AUS
- Blinken mit wählbarem Puls-Pausen-Verhältnis
Ausgangskonverter
- Für EIN oder AUS wird der Wert eines anderen DPT gesendet
- Für EIN oder AUS wird der Wert eines Eingangs gesendet
- Für EIN oder AUS kann das Ergebnis einer Formel verwendet werden
Sonderfunktionen
- Die Funktion "Gerät zurücksetzen" (sonst nur über die ETS machbar)
- Akustische Signalisierung über einen Buzzer (sofern entsprechende Hardware vorhanden ist)
- Optische Signalisierung mittels einer RGB-LED (sofern entsprechende Hardware vorhanden ist)
Zeitschaltuhren
- Als Jahresschaltuhr mit 4 Schaltzeiten oder als Tages-/Wochenschaltuhr mit 8 Schaltzeiten
- Feiertage berücksichtigen (oder ignorieren)
- Urlaub berücksichtigen (oder ignorieren)
- Tag/Monat berücksichtigen (bei Jahresschaltuhren)
- Wochentag/Stunde/Minute berücksichtigen (bei allen Schaltuhren)
- Sonnenstandsbezogene Schaltzeiten:
- Sonnenauf-/-untergang +/- Stunden/Minuten
- Sonnenauf-/-untergang, aber frühstens/spätestens um ...
- Jede Stunde zu bestimmten Minuten schalten
- Jeder Schaltvorgang kann dann wie bei jedem Logikkanal auch alle Ausgangsfunktionen haben
- Beim Neustart des Logikmoduls den zeitlich letzten Schaltzeitpunkt berechnen und erneut ausgeben
Technische Daten
- KNX-Technologie: TP
- KNX-Transceiver: NCN5120
- Spannungsversorgung: ~10mA
- Montage: Hutschiene
- Dimensionen: 1TE
HW Buttons (Prog, Reset, Boot) & USB Stecker

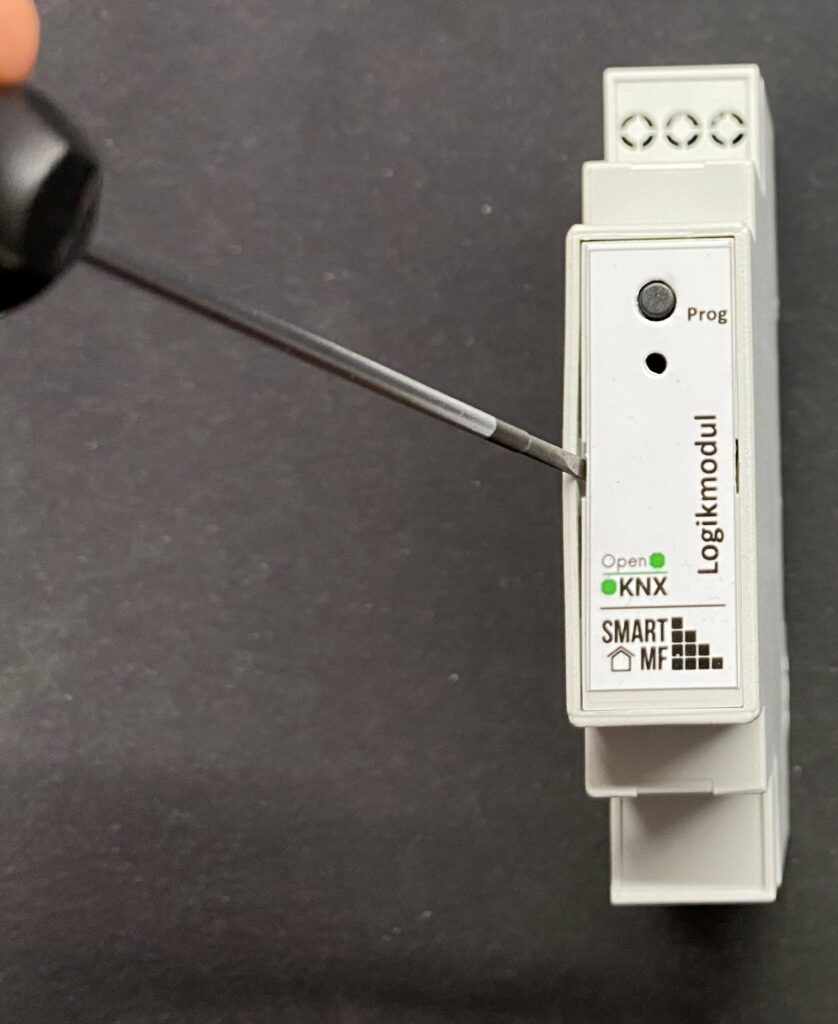

Man kann den Deckel des Gehäuses leicht mit einem kleinen Schlitz-Schraubendreher öffnen, siehe Bild links. Den Schraubendreher in den Spalt schieben und mit Gefühl aufhebeln. Der Deckel kann jetzt abgenommen werden und man erhält nun Zugang auf alle Buttons und Stecker.
Open-Source Firmware
Die Firmware für dieses Gateway basiert auf dem Projekt OpenKNX.
OpenKNX ist kein Mitglied der KNX Association, deshalb ist es nicht möglich eine fertige KNXprod zu veröffentlichen. Es ist aber möglich “auf euere eigene Verantwortung” hin, diese euch selber zu erstellen. Für das Erstellen sind keine Kenntnisse oder besondere Tools notwendig (Ausnahme: ETS ab 5.7.x)
